FIRMAX Smartline

Направляющие, подъёмные механизмы и петли собраны на одной странице. Категории легко отделены друг от друга, а основные сведения видны рядом с фотографией или спокойным макетом без неё.

01

Направляющие

Комплект скрытых направляющих Smartline
Официальное изображение FIRMAX Smartline

Система FIRMAX

Smartline

Скрытые направляющие полного выдвижения для плитных и совместимых тонкостенных ящиков.

Smartline — семейство скрытых направляющих полного выдвижения. Оно выпускается в версиях для ящиков из плитного материала толщиной 16 или 19 мм.

Как работает

Направляющие устанавливаются под ящиком и выводят его на полную глубину. Исполнение выбирают либо с доводчиком, либо с механизмом Push-to-Open.

Сценарий движения

Ящик полностью выдвигается из корпуса. Доводчик плавно завершает закрывание; Push-to-Open открывает фасад без ручки после нажатия.

Для какой мебели

Полностью выдвижные ящики из плитного материала, а также совместимые ящики с ультратонкой боковиной FIRMAX Ultraslim.

Преимущества

Полное выдвижение, скрытая механика, два сценария открывания и настройка фасада по вертикали и горизонтали.

Ограничения

Версии для плит 16 и 19 мм не взаимозаменяемы без проверки конструкции. Доводчик и Push-to-Open относятся к разным исполнениям.

Открывание и закрывание

Официально подтверждены версии с доводчиком и с механизмом Push-to-Open.

Регулировки

По вертикали — от 0 до +3 мм, по горизонтали — ±1,5 мм.

Нагрузки и размеры

Динамическая нагрузка — до 35 кг.

Особенности монтажа

Размеры ящика и монтажные зазоры зависят от версии для плиты 16 или 19 мм и проверяются по официальной инструкции.

Совместимость

Подтверждена совместимость с ящиками из ЛДСП и системой FIRMAX Ultraslim при подборе соответствующего исполнения.

02

Подъёмный механизм

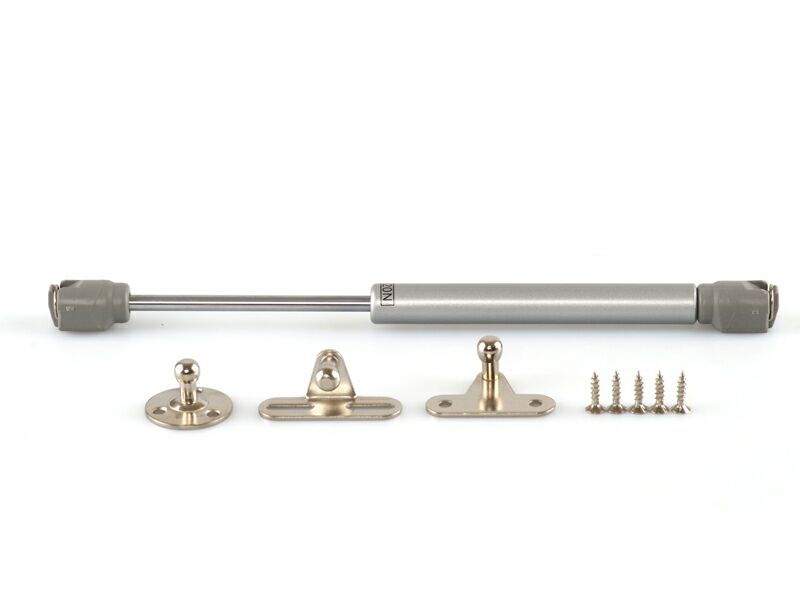

Газовый подъёмник FIRMAX с комплектом креплений
Газовый подъёмник FIRMAX и элементы крепления

Система FIRMAX

Газовые подъёмники

Газовый механизм для подъёма распашного вверх мебельного фасада.

Газовый подъёмник помогает поднимать и удерживать верхний фасад. В официальном каталоге поставщика FIRMAX система показана как комплект с креплениями к корпусу и фасаду.

Как работает

При открывании шток газового механизма разжимается и помогает поднять фасад. При закрывании механизм сжимается; характер финального движения зависит от выбранного исполнения.

Сценарий движения

Фасад поворачивается вверх вокруг мебельных петель. Газовый подъёмник поддерживает движение и удерживает фасад в открытом положении в пределах корректно рассчитанной конструкции.

Для какой мебели

Верхние мебельные модули с одним распашным вверх фасадом, если геометрия корпуса и фасада соответствует монтажной схеме.

Преимущества

Компактный принцип работы и наличие креплений для сплошного фасада и фасада из узкого алюминиевого профиля в составе подтверждённого комплекта.

Ограничения

Усилие нельзя выбирать по универсальной рекомендации: на результат влияют размеры, масса, материал и точки крепления фасада. Подбор выполняют только для конкретной конструкции.

Открывание и закрывание

У поставщика представлены разные исполнения газовых механизмов; точный характер закрывания определяют по выбранному артикулу и его документации.

Регулировки

Отдельные универсальные регулировки не заявлены.

Особенности монтажа

Точки крепления к боковине и фасаду задаются монтажной схемой. Отклонение от схемы меняет траекторию и усилие работы механизма.

Совместимость

Совместимость подтверждают по типу фасада, его геометрии, массе, петлям и крепёжным поверхностям конкретного модуля.

03

Петли

Мебельная петля FIRMAX Smartline
Официальное изображение FIRMAX Smartline

Система FIRMAX

Smartline

Быстромонтируемые петли со встроенным металлическим доводчиком.

Smartline — семейство чашечных петель для распашных фасадов со встроенным металлическим доводчиком и вариантами в цвете никель или чёрный никель.

Как работает

Чашка фиксируется в фасаде, плечо соединяется с монтажной планкой. Встроенный доводчик замедляет фасад перед закрыванием.

Сценарий движения

Фасад открывается поворотом на угол до 105°. На обратном движении доводчик принимает фасад перед корпусом и плавно завершает закрывание.

Для какой мебели

Распашные фасады толщиной от 14 до 24 мм при соответствии присадки и типа наложения выбранной петле.

Преимущества

Металлический доводчик, быстрый монтаж на планку, регулировка по трём направлениям и несколько вариантов межосевого расстояния чашки.

Ограничения

Межосевое расстояние 45, 48 или 52 мм выбирают до сверления фасада. Монтажная планка должна соответствовать петле и требуемому положению фасада.

Открывание и закрывание

Основное подтверждённое исполнение использует встроенный металлический доводчик.

Регулировки

По горизонтали, вертикали и глубине — ±2 мм; вертикальная настройка выполняется с участием монтажной планки.

Нагрузки и размеры

Диаметр чашки — 35 мм, глубина — 12 мм, угол открывания — 105°, толщина фасада — 14–24 мм.

Особенности монтажа

Требуется чашка 35 мм с выбранным межосевым расстоянием и совместимая прямая или крестовая монтажная планка.

Совместимость

Подтверждены прямые и крестовые планки FIRMAX Smartline; вариант крепежа и высоту планки выбирают по схеме корпуса.
